【HSR课堂-操作与维护篇】第57期:华数Ⅲ型示教器各按钮的基本认识(下)

发布时间:2020-05-08 浏览次数: 1677 标签: 分享:

在上期的【HSR课堂】中

我们初步的认识了

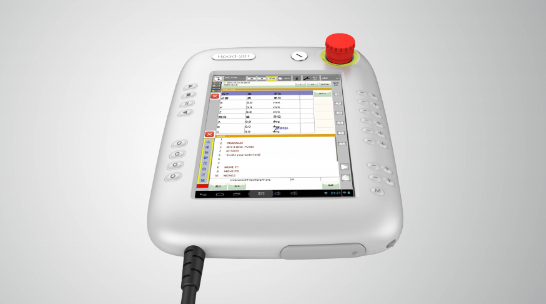

华数的两款示教器外观

本期H哥为大家详细介绍操作界面

知识共享的时代

H哥带你飞

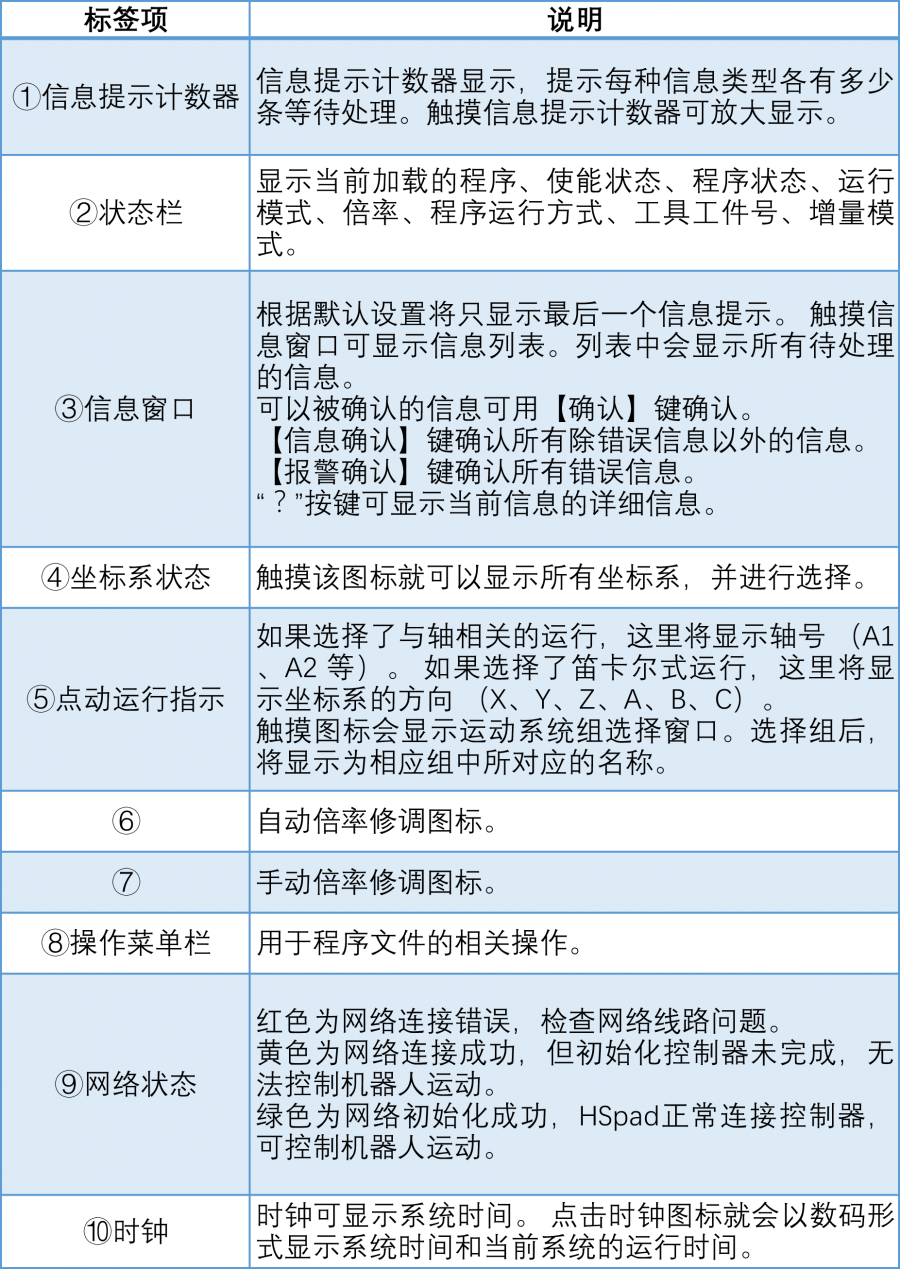

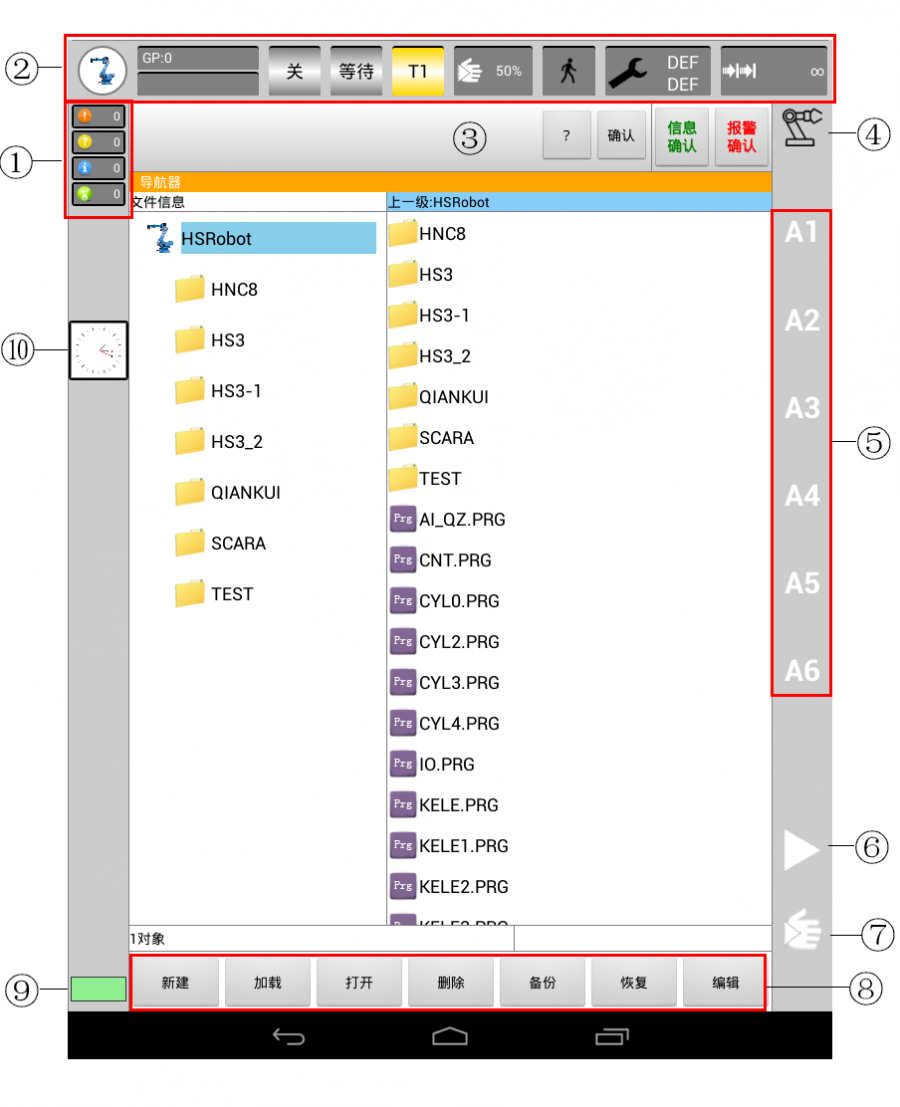

HSpad操作界面


在示教器(HSpad)的操作界面中,每一个图标对应一条相应的说明,初步接触示教器可以根据下列解析说明操作哦。

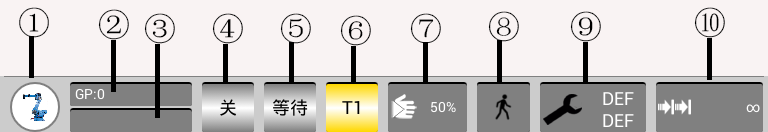

状态栏

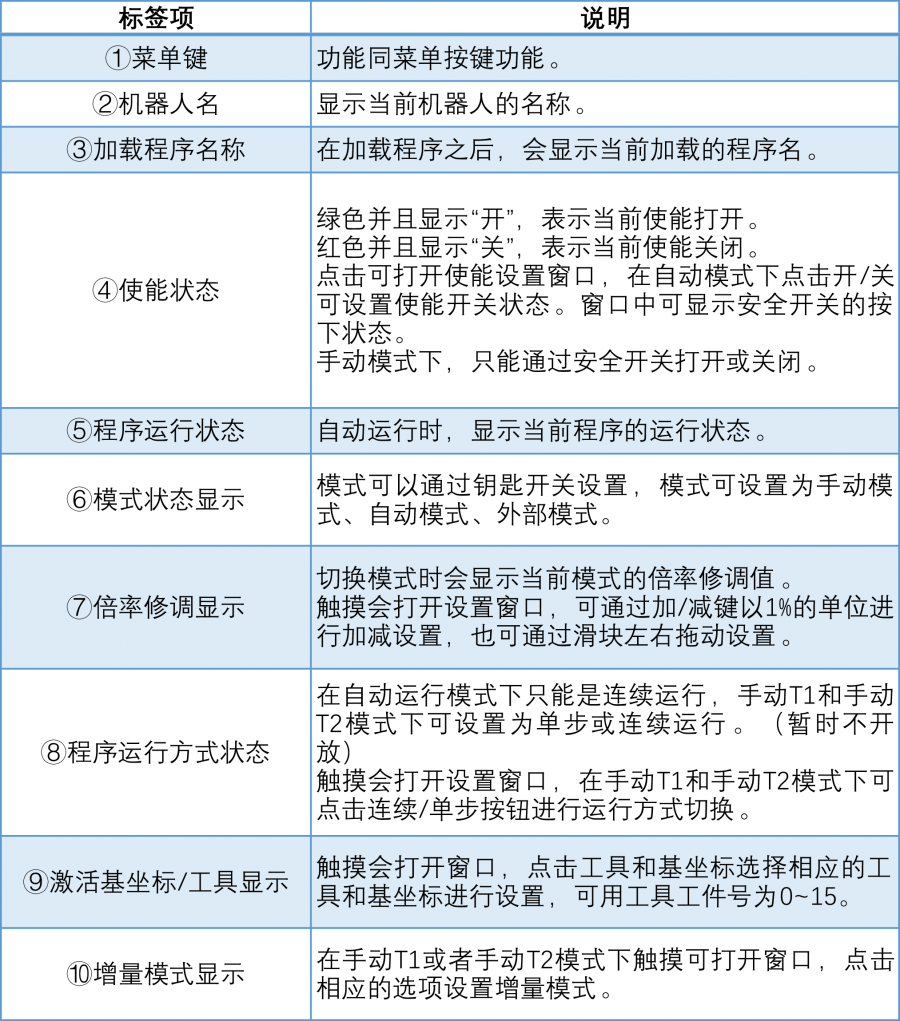

状态栏显示工业机器人设置的状态。多数情况下通过点击图标就会打开一个窗口,可以在打开的窗口中更改设置。







主菜单



01  操作步骤


◀点击主菜单图标或按键,窗口主菜单打开。

再次点击 主菜单图标按键,关闭主菜单。




02 主菜单窗口属性


◀左栏中显示主菜单。

◀点击一个菜单项将显示其所属的下级菜单 (例如配置)。

◀视打开下级菜单的层数多少,可能会看不到主菜单栏,而是只能看到菜单,此时会显示最新的三级菜单显示。

◀左上 Home 键关闭所有打开的下级菜单,只显示主菜单。

◀在下部区域将显示上一个所选择的菜单项 (最多 6 个),相当于一个快捷菜单。这样能直接再次选择这些菜单项,而无须先关闭打开的下级菜单。

◀左侧红叉关闭窗口。
