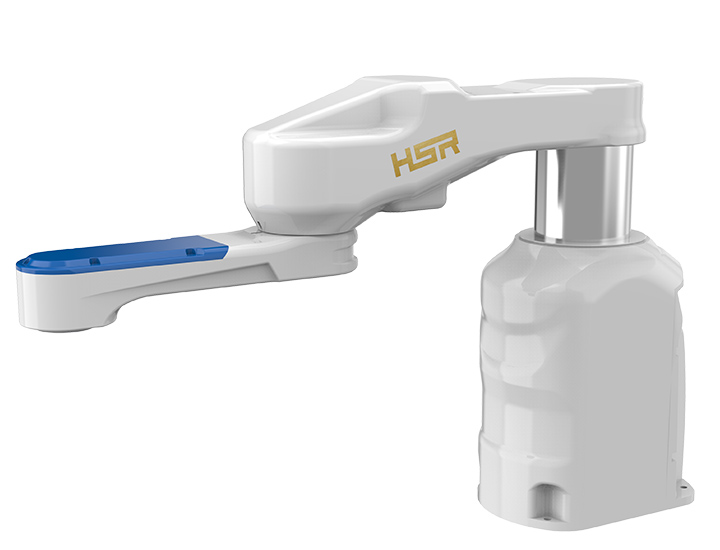

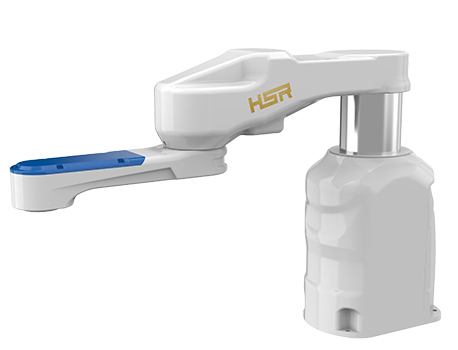

HSR-HC403工业机器人

HSR-HC403机器人是一款四轴高防护机器人,整机采用高防护设计,阻隔机器人本体内部与外界杂质交互,避免因工作环境造成故障停机;该款机型主要应用于3C行业中的搬运、分拣、装配及其他小型零部件加工领域等应用场景。
1:该款机器人防护等级达到IP65,可满足在高湿度、油类、切削液等环境中正常使用;
2:使用高性能伺服控制系统,整机精度高,具有高可靠性,故障率低,保证生产加工的持续性与连续性;
3:机器人控制系统等核心零部件均由公司自主研发,可随意定制融入各类加工设备、自动化解决方案中;
4:机器人臂端小型化设计,减少机器人对工作区域的空间占用率,与常规scara机器人相比,在狭小工况环境中工作,该款机器人具有较大使用优势;
5:高精度,重复定位精度达到±0.02mm,可搭配任何视觉系统。

工业机器人解决方案

技术参数

工业机器人HSR-HC403
自由度4
最大负载3Kg
最大工作半径585mm
重复定位精度±0.02mm
运动范围J1± 140°
J2±140°
J30-130mm
J4±360°
额定速度J1225°/s,3.95rad/s
J2225°/S、3.95rad/s
J3500mm/S
J4360°/S、6.28rad/s
最高速度J1375°/s,6.54rad/s
J2375°/S、6.54rad/s
J31000mm/s
J4588°/S、10.26rad/s
容许惯性矩J40.03kg㎡
容许负荷扭矩J46.4NM
适用环境温度0-45℃
湿度20%~80%
其他避免与易燃易爆或腐蚀性气体、液体接触,远离电子噪声源(等离子)
示教器线缆长度8米
本体-柜体连接线长度5米
I/O参数数字量:32位输入(NPN )32位输出(NPN)
本体预留信号线
预留气路
电源容量0.6KVA
额定功率0.5KW
额定电压单相AC220V  50HZ
额定电流2.5A
防护等级IP65
安装方式地面安装\倒挂安装
本体重量25kg
电柜防护等级IP20
控制柜重量11kg

地面安装版本只能地面安装

倒挂安装版本只能倒挂安装

请根据安装需要选择对应版本

控制柜尺寸383mm(长)*293mm(宽)*158mm(高)

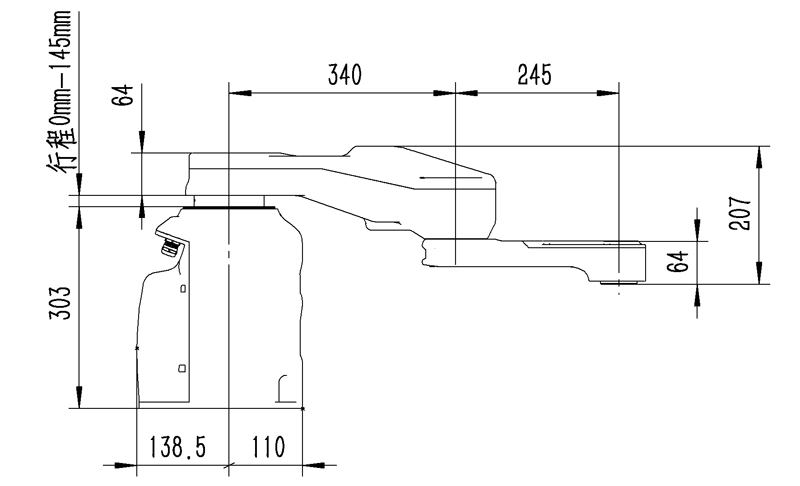

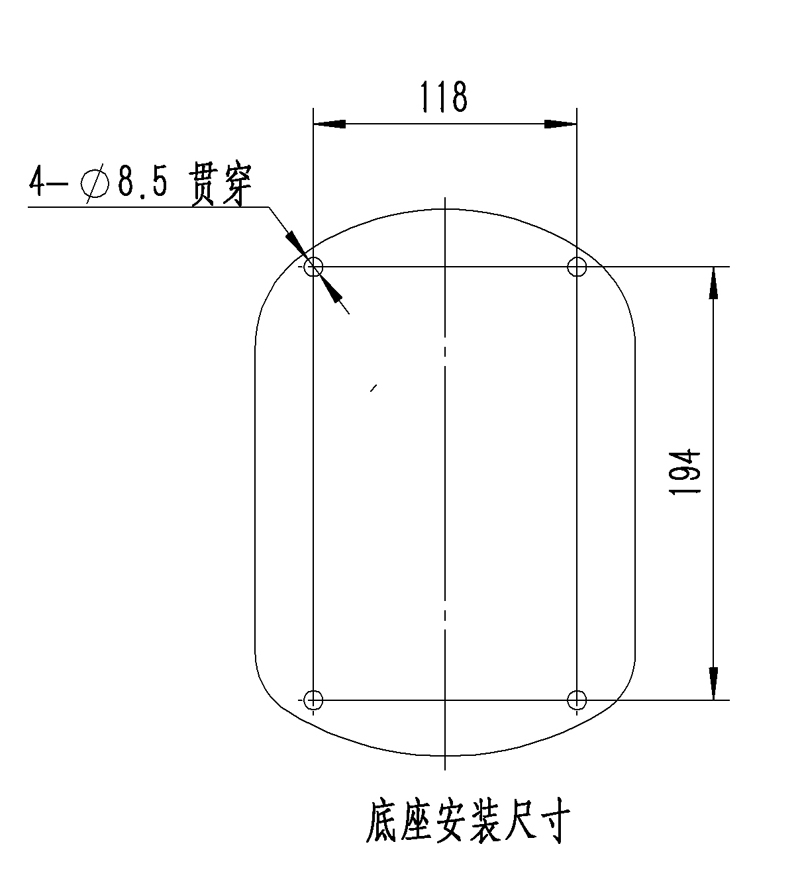

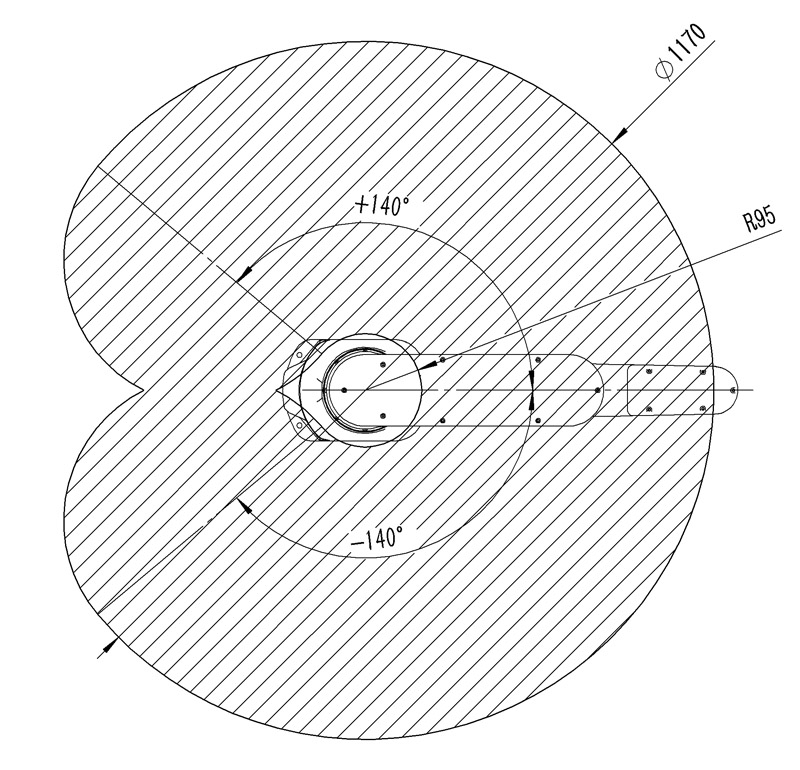

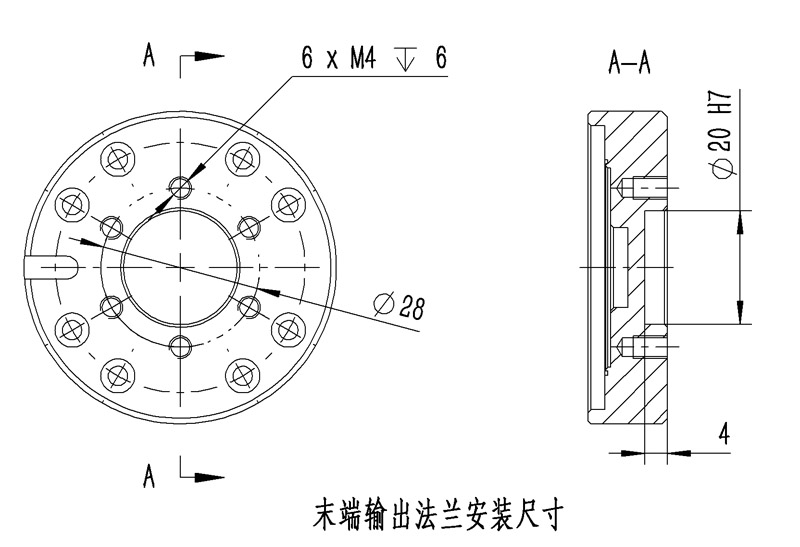

工业机器人参数图





关于:HSR-HC403工业机器人

资料下载

华数III型示教器说明书V1.6.5(03+201).zip

华数III型示教器说明书V1.6.5(03+201).zip

下载
HSR-HC403仿真模型.zip

HSR-HC403仿真模型.zip

下载
HSR-HC403机器人机械电气操作维护手册.pdf

HSR-HC403机器人机械电气操作维护手册.pdf

下载
HSR-HC403三维模型.zip

HSR-HC403三维模型.zip

下载
HC403电柜三维模型.zip

HC403电柜三维模型.zip

下载
HC403行程范围图.zip

HC403行程范围图.zip

下载
控驱一体系统使用说明书.pdf

控驱一体系统使用说明书.pdf

下载
